SIZING GUIDE (RIDER HEIGHT) | |
---|---|
S | 5'0"–5'6" |
M | 5'5"–5'9" |
XM | 5'8"–6' |
L | 5'11"–6'3" |
XL | 6'2"–6'7" |
64.5º |
76.5º-77.5º |
432-440mm |
Head Tube Angle |
Seat Tube Angle |
Chainstays |
160MM FORK (575MM AXLE TO CROWN) | ||||||
---|---|---|---|---|---|---|
NOMINAL SIZE | SM | MD | XM | LG | XL | |
Seat Tube | A | 395 | 400 | 415 | 457 | 477 |
Top Tube | B | 578 | 605 | 630 | 655 | 685 |
Head Tube | C | 85 | 95 | 110 | 125 | 140 |
Chainstay 29" | D | 435 | 435 | 436 | 438 | 440 |
Chainstay MX | D | 432 | 432 | 433 | 435 | 437 |
Seat Tube Angle | E | 77° | 76.5° | 76.5° | 77° | 77.5° |
Saddle Height for Seat Tube Angle | F | 650 | 700 | 745 | 790 | 830 |
Head Tube Angle | G | 64.5° | 64.5° | 64.5° | 64.5° | 64.5° |
Wheelbase | H | 1195 | 1219 | 1249 | 1286 | 1329 |
Stack | I | 616 | 622 | 633 | 643 | 654 |
Reach | J | 436 | 456 | 478 | 506 | 540 |
BB Drop 29" | K | 36 | 33 | 30 | 27 | 24 |
BB Height* | 338 | 341 | 344 | 349 | 350 | |
Standover | L | 693 | 734 | 757 | 772 | 784 |
Recommended Seatpost Drop | 140 | 170 | 185 | 213 | 213 | |
Crank Length | 165 | 165 | 170 | 170 | 170 | |
Tire Size | 2.35-2.5" | 2.35-2.5" | 2.35-2.5" | 2.35-2.5" | 2.35-2.5" | |

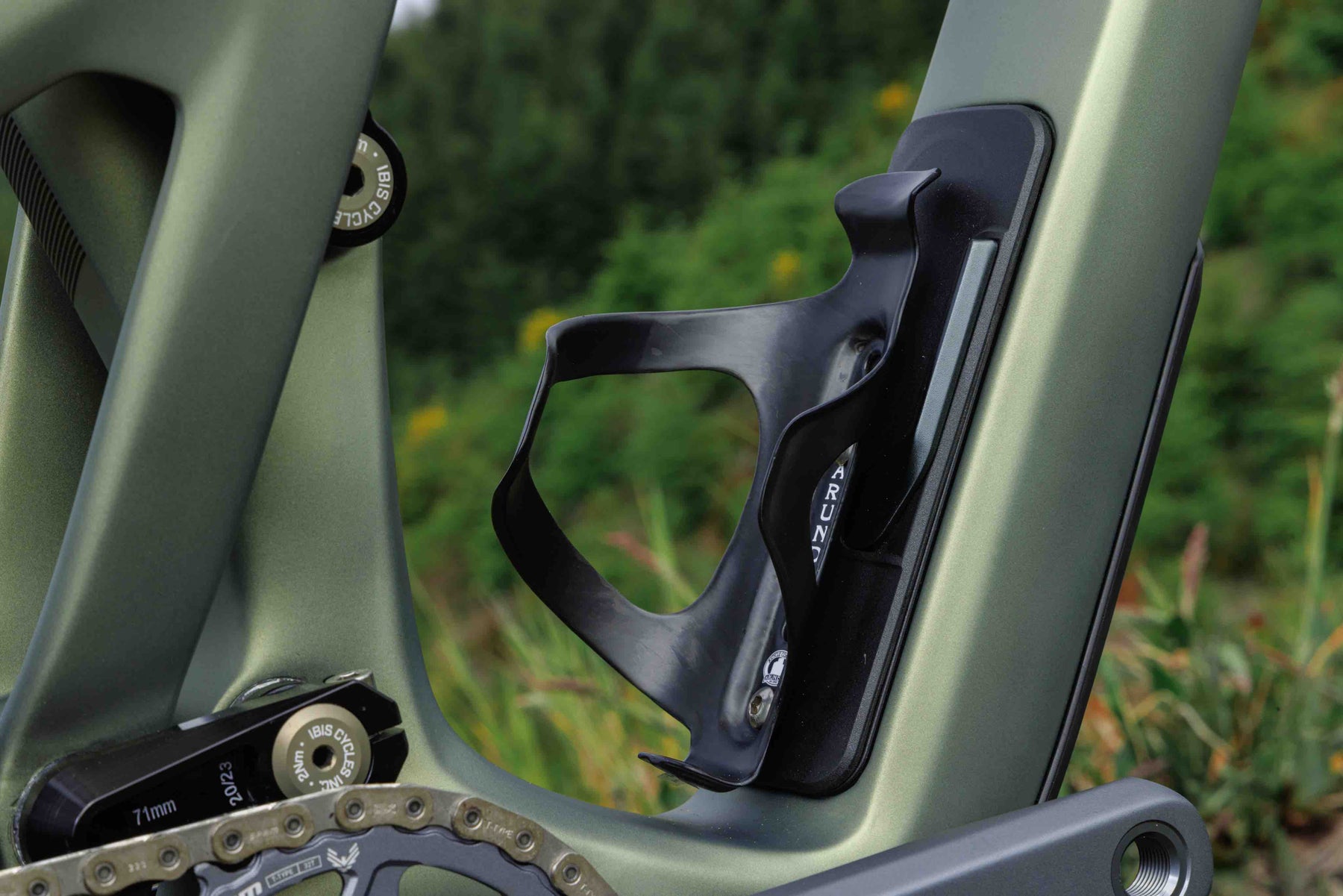

Water Bottle Size | 1 x 22oz | 1 x 26oz | 1 x 26oz | 1 x 26oz | 1 x 26oz |
COMPONENT | STANDARD COMPONENT |
---|---|
Fork | Marzocchi Bomber Z1, 160mm, 29", 110x15mm |
Shock | Fox Float X, Factory Series, 2-Pos Adj. w/EVOL, 230mm x 60mm |
Wheels | Blackbird Send Alloy, 32 Hole, Ibis Logo Hubs S-M, F: Send I 29" R: Send II 27.5" XM-XL, F: Send I 29" R: Send II 29" |
Front Tire | Maxxis DHF, 29" x 2.5", Exo+ |
Rear Tire | Maxxis DHR II, Exo+ S-M: 27.5" x 2.5", XM-XL: 29" x 2.5" |
Brakes | Shimano XT, M8120, 4 piston |
Rotors (F/R) | Shimano SM-RT66, 203mm/180mm |
Crankset | Shimano SLX, M7120, 24mm spindle S-M: 165mm, XM-XL: 170mm |
Bottom Bracket | Shimano SLX BB52 |
Rear Derailleur | Shimano SLX, M7100, Shadow Plus |
Shifter | Shimano SLX, M7100 |
Cassette | Shimano SLX, M7100, 10-51T |
Chain | KMC X12 Silver Chain |
Headset | Cane Creek 40 ZS44/ZS56 |
Grips | Lizard Skins Charger Evo Single Clamp Lock-On |
Handlebar | Ibis Hi Fi, 31.8mm, 800mm |
Stem | Ibis 31.8mm S-M: 40mm, XM-XL: 50mm |
Seatpost | Bike Yoke Revive Dropper 34.9mm S: 125mm, M: 160mm, XM: 185mm, L-XL: 213mm |
Saddle | WTB Silverado, Fusion, 142mm |
